光調制分析儀原理（四）

比特 / 符號 / 誤差分析

除了分析廣泛的物理參數外，光調制分析儀還可以提供比特和符號誤差分析功能。探測傳輸符號和比特的能力支持對比測量數據與實際傳輸數據。借助高達 2^31 的任意多項式 PRBS，以及可選擇的用戶定義碼型，光調制分析儀能夠實際計數錯誤符號，并測量猝發脈沖期間發生的比特誤碼率。在傳統的電接口點到點 BER 測試結果不合格時，使用這些分析工具，可以非常輕松地識別導致誤碼的原因 — 是發射機、鏈路，還是接收機。
此外，此特性還能精確地測量接收機輸入信號的質量，并能夠比較系統的總體 BER，從而使用戶能夠選擇對接收機進行軌跡測試。

復雜調制傳輸中的損傷

在描述復雜調制信號的質量時 , 需要使用多個參數。

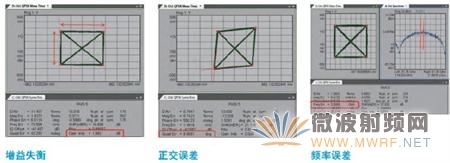

增益失衡：增益失衡比較了 I 信號和 Q 信號的增益，以 dB 表示。在星座圖中，能夠很好地查看 IQ 增益失衡的效應 ( 星座圖的寬度與高度不匹配 )。
正交誤差：正交誤差是指 I 和 Q 正交相位之間的正交誤差。理想情況下，I 和 Q應當互為正交 ( 呈 90°)。正交誤差為-3°，意味著 I 和 Q 呈 87°。
頻率誤差：頻率誤差顯示了載波相對于本地振蕩器的頻率誤差。誤差數據以Hertz 表示，反映了儀器在接收載波鎖定時必須執行的頻率偏移數量。（注 : 頻率誤差不會影響誤差矢量幅度測量。）

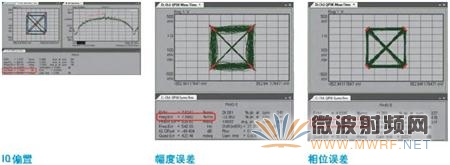

IQ 偏置：IQ 偏置 ( 也稱為 I/Q 原點偏移 )表示載波饋通信號的幅度。當不存在載波饋通時，IQ 偏置為零 ( 無窮大 dB)。
幅度誤差：幅度誤差是指測量信號和 I/Q 參考信號的幅度差。
相位誤差：相位誤差是指在符碼時間內的I/Q 參考信號和 I/Q 測量信號的相位差。

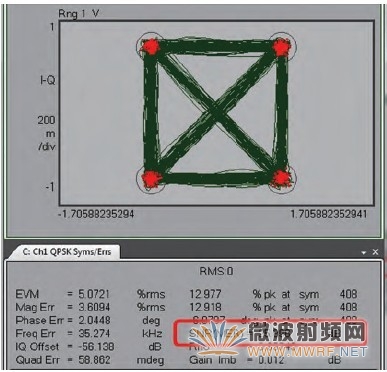

SNR (MER) — 信噪比 ( 調制誤差率 )：SNR (MER) 是指信噪比 ( 調制誤差率 )，其中信號是發射波形的符碼平均功率。噪聲功率包括任何導致符碼偏離理想狀態的因素。（注 : 經過適當的歸一化后，SNR 和 OSNR 僅在高斯噪聲限值系統中是相等的(OSNR 通常是在 100 pm RBW 處測得 )。）

誤差矢量和誤差矢量幅度可作為整體度量。

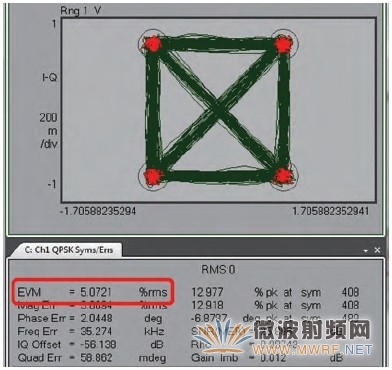

EVM %rms 是對已測數據猝發中的所有誤差矢量的歸一化度量。EVM 是一個重要指標，概括了復雜調制信號的大多數減損。因此，良好的 EVM %rms 確保了信號在存在噪聲的情況下保持低減損。較差的 EVM %rms 無法指出明顯的減損參數。在這種情況下，OMA 及其它參數可以幫助對 EVM %rms 偏低的根本原因進行調試。（注意 : EVM %rms 不屬于可追溯且標準化的參數，因而僅可作為相對量度。）

作者：安捷倫科技專家  孫燈亮
