  • 發布時間:2020-09-28 20:03 原文鏈接: 射頻走線與地的“那點事兒”(一)

    舉個例子來說吧。我們將對多層電路板進行射頻線仿真,為了更好的做出對比,將仿真的PCB分為表層鋪地前的和鋪地后的兩塊板分別進行仿真對比;表層未鋪地的PCB文件如下圖1所示(兩種線寬):

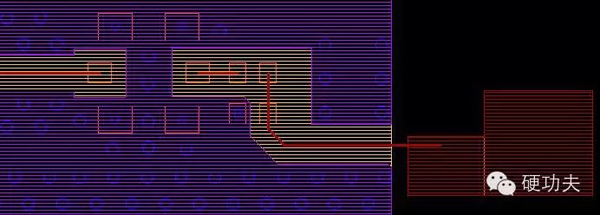

    圖1a:線寬0.1016 mm的射頻線(表層鋪地前)

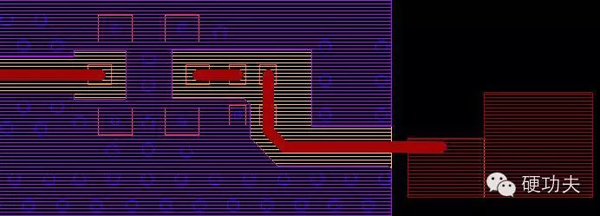

    圖1b:線寬0.35 mm的射頻線(表層鋪地前)

    圖1:表層未鋪過地的PCB

    首先將線寬不同的兩塊板(表層鋪地前)由ALLEGRO導入SIWAVE,在目標線上加入50Ω端口。針對不同線寬0.1016mm和0.35mm, 我們的仿真結果如圖2所示,圖中顯示的曲線是S21,仿真頻率范圍為800MHz-1GHz。

    圖2a:表層未鋪地的S21 (線寬0.1016mm)

    圖2b:表層未鋪地的S21 (線寬0.35mm)

    圖2:表層未鋪地的S21

    由圖中可以看到,在800MHz-1GHz的范圍內,仿真的數據展示為小數點后一到兩位的數量級,0.35mm的損耗要比0.1016mm的線小一個數量級,這是因為0.35mm的線寬在該板的層疊條件下其特征阻抗接近50Ω。 因此間接驗證了我們所做的阻抗計算(用線寬約束)是有一定作用的。
